精密五金配件沖壓加工中，彎曲件的展開尺寸計算方法

精密五金配件加工行業的加工是非常嚴格的，并且配件在進行加工前都需要有詳細的圖紙和彎曲的程度進行計算。由于不同的產品會有不同的具體要求，并且加工精度也會有所不同，所以我們今天就來談論一下關于彎曲件在展開工作前的尺寸計算方法。

彎曲件的要求形狀是彎曲的，所以彎曲件毛坯展開的長度是根據應變中性彎曲前后長度不變，以及變形區在彎曲前后體積不變的原則來計算的，需要按照以下的一些方法來進行。

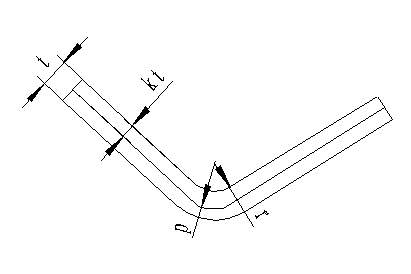

1、應變中性層位置的確定

在進行精密五金配件加工前，在板料彎曲過程中，當彎曲變形程度較小時，應變中性層與毛坯斷面的中心層重合，但是當彎曲變形程度較大時，變形區為立體應力應變狀態。因此，在彎曲過程中，應變中性層有彎曲開始于中心層重合，逐漸向曲率中心移動。

2、彎曲件毛坯長度計算

彎曲件的毛坯長度應根據不同情況進行計算。

(1)r＞0.5t的彎曲件

這類制件彎曲后變薄不嚴重且斷面畸變較輕，可以按應變中性層長度等于毛坯長度的原則來進行計算。對于r＞0.5t的彎曲件，由于彎曲變形時不僅制件的圓角變形區嚴重變薄，而且與其相鄰的直邊部分也變薄，故應按照變形前后體積不變條件確定坯料長度進行計算。

(2)無圓角半徑的彎曲件展開長度計算

無圓角半徑的彎曲件的彎曲半徑為r＜0.3t或r=0時，彎曲處材料變薄嚴重，展開尺寸是根據毛坯與制件體積相等的原則，并考慮在彎曲處材料變薄而修正計算得到的。

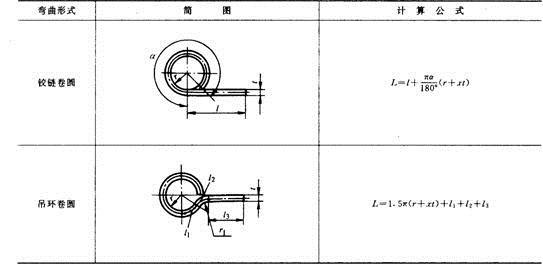

(3)彎曲形零件展開長度計算

彎曲形零件展開可按照以下所列公式計算。

對于形狀比較簡單、尺寸精度要求不高的彎曲件，可直接采用上面介紹的方法來計算坯料長度。而對于形狀比較復雜或精度要求高的彎曲件，在利用上述公式進行初步計算坯料長度后，還需反復試彎不斷修正，才能最后確定坯料的形狀及尺寸。
